[文章導讀] 基于MEMS的微鑷（FemtoTools FT-G系列）用于樣品處理。微鑷可以抓住最大30微米的顆粒（FT-G32）或最大100微米（FT-G102）。兩種型號的微鑷都配有夾持力傳感器。

使用同步輻射的粉末X射線衍射測量提供了關于材料的晶體結構和化學組成的豐富信息。獲得的衍射圖案的Rietveld分析是確定樣品的晶格結構的常用方法。然而，在某些情況下，Rietveld分析并不能很好地收斂；例如，如果所研究的體積中包含的顆粒數量不足，Debye-Scherrer環變得不連續并且像斑點狀。當樣品材料具有優選的取向時，就難以獲得良好會聚的結構，具有強磁各向異性的粉末狀鐵磁樣品就是一個例子。為了推斷這些材料的晶格結構，需要進行單晶X射線衍射測量。當粒徑為100μm或更大時，可以使用微處理工具手動分離并制備單個樣品樣品，同時用立體顯微鏡觀察它們。然而，對于較小的顆粒，手動直接操作不再適用，而是需要顯微操作以及電子設備的幫助。近來微米級制造和運動技術的商業應用已經廣泛推廣，微機電系統（MEMS）可用于樣品處理，壓電馬達驅動的平臺也可用于工具和/或樣品的精確移動。

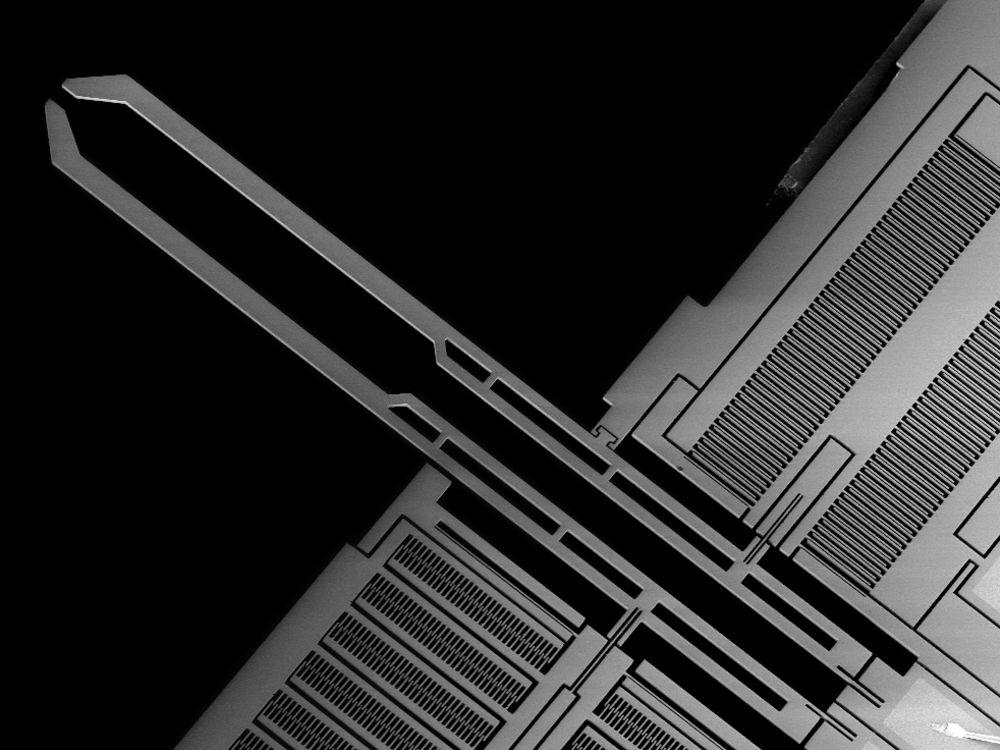

基于MEMS的微鑷（FemtoTools FT-G系列）用于樣品處理。微鑷可以抓住最大30微米的顆粒（FT-G32）或最大100微米（FT-G102）。兩種型號的微鑷都配有夾持力傳感器。微鑷安裝在由Newport Agilis壓電馬達驅動的線性平臺組成的XYZ平臺上。它們可以在很寬的速度范圍內驅動，最高可達0.5 mm / s，也可以亞微米級的增量運動。該操作程序基于NI LabVIEW，通過USB連接控制微鑷和XYZ平臺驅動和力傳感器的模擬輸入/輸出。使用商用游戲手柄可以直觀地控制微鑷和平臺的所有運動。使用立體顯微鏡（Leica M205 C）監測微鑷的運動，放大倍數高達320倍。還可以通過千兆以太網連接到PC的CCD相機監視顯微鏡圖像。

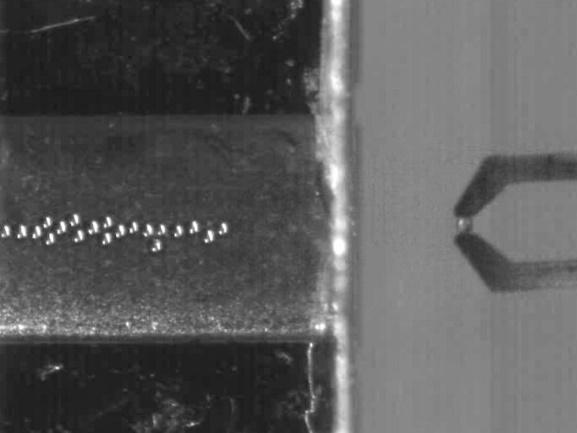

為了從粉末狀樣品中拾取單個顆粒，應首先將粉末分散在顯微鏡載玻片上，加入有機溶劑稀疏分散致密粉末。接下來，通過移動XYZ平臺，小心地將夾具滑動到物體顆粒上。通過目鏡進行立體觀察，精確控制夾具。在抓住顆粒之后，使用力反饋控制可以獲得恒力夾緊模式。這有助于保持柔軟或易碎的材料，例如生物細胞。最后，顆粒可以安裝在聚合物MicroMounts上或安裝在玻璃針尖上，用于X射線衍射測量。

使用上述系統對Sm-Fe-N稀土永磁體粉末樣品的單粒子X射線衍射測量。由于樣品具有很強的單軸磁各向異性，該樣品的粉末X射線衍射測量的2-θ衍射圖的Rietveld分析不能很好地收斂，可能是由于顆粒之間的靜磁相互作用引起的優選取向。

使用真空油脂作為溶劑稀疏地分散彼此粘附的顆粒，使用FT-G102夾具成功拾取樣品后，將其粘在玻璃針上。 X射線衍射測量成像板上的衍射圖案揭示了測量顆粒的晶體學均勻性。

重復拾取和測量試驗后，使用旋轉樣品的連續測量結果，在分析中對所有觀察到的斑點進行索引。從而得出該材料的單晶X射線衍射結果。上述方法使我們能夠比使用粉末衍射法更精確地分析晶體結構。
