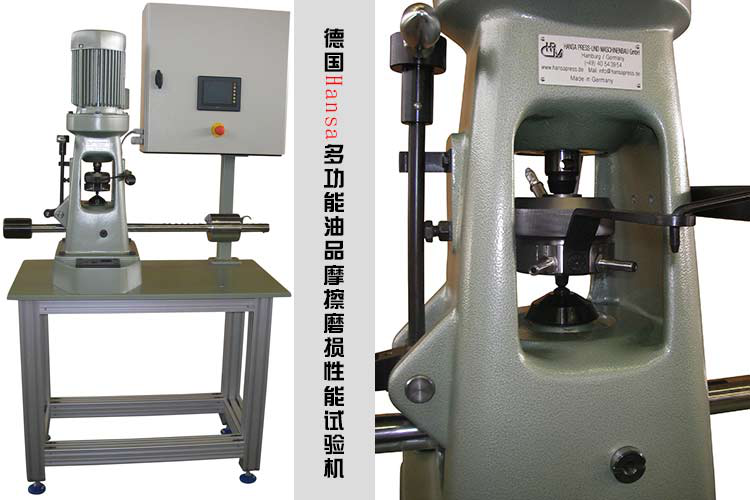

四球式多功能油品摩擦磨損性能試驗機

德國Hansa Press公司早在60年代就已經開始投入四球試驗機的研制生產，公司及其生產的設備在德國及整個歐洲都有良好的聲譽。而且德國Hansa Press公司參與了德國相關的DIN四球試驗標準方法的起草和制定。美國很多ASTM四球試驗方法遵從DIN試驗方法的相關標準。

其公司生產的FBT 110四球試驗機廣泛應用于多家知名企業。

FBT 110是殼牌、大眾和Hansa Press公司合作研制的第三代產品。大眾VW PV 1444—滑動和滾動摩擦組件的點蝕性能測定（點蝕測試）方法和VW PV 1454—軸向力軸承溫度特性測定方法及殼牌 DIN 51350-1/6 進行潤滑劑試驗的方法等，都是基于FBT-110試驗機的平臺上制定而出的。

四球式潤滑劑試驗機測定潤滑油與潤滑脂抗磨損(WP)與極壓(EP)性能。本試驗主要是在一定的受力情況下，旋轉置于由油樣覆蓋的三個固定鋼球頂部的一個同一直徑的鋼球。在由標準方法所規定的旋轉速度、溫度與周期條件下，進行抗磨損與極壓性能的測試。在EP試驗中可以根據燒結點來計算試驗負荷-磨損指數（綜合磨損值ZMZ），試樣的抗磨損性通過對比球上的磨斑直徑來評價。

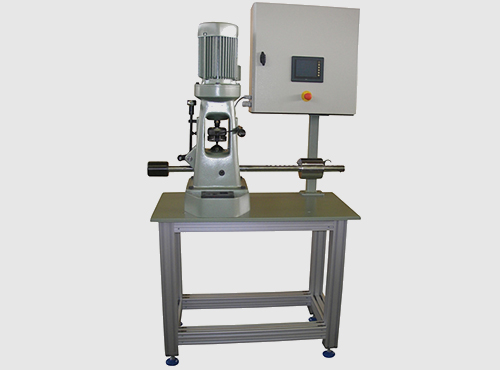

The HPM Four-Ball-Tester （FBT-110）是一臺符合DIN 51350/1標準的測試設備，用于燒結測試和金屬負載(DIN 51350 /2，3)以及潤滑劑不同形式的摩擦磨損性能(DIN 51350/4,5)。

該測試裝置在潤滑劑領域及其常見，用于日常產品的研發以及質量控制。根據DIN 51350/6，測量潤滑劑以及聚合物的剪切強度可使用單獨的剪切適配器。安裝特殊的適配器可以進行其它的測試。

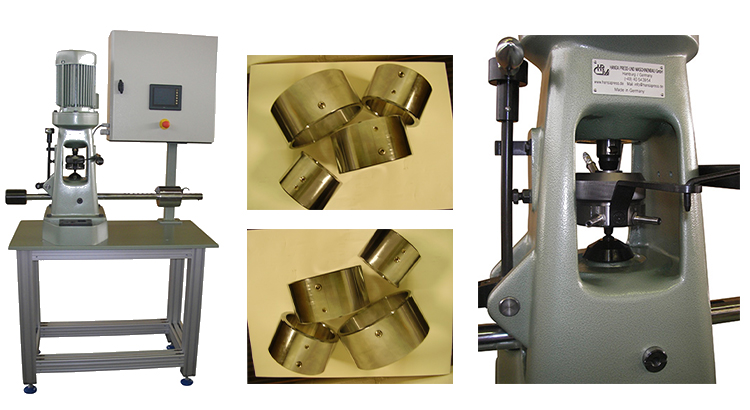

四球試驗機結構

控制單元：基于Windows CE 5.0，觸屏控制，測試過程全方位控制，實時顯示溫度、轉速、扭矩，多方式文件傳輸

主軸：實現超高轉速10~5800rpm

杠桿：杠桿加載負荷，穩定精確

砝碼：多種型號砝碼，負載范圍廣，5N步增

油杯：可配普通油杯、回火油杯，滿足潤滑油耐磨損性能、極壓性能多項測試要求

四球試驗機相關標準

• 流體潤滑劑焊接負荷測定(DIN 51350/2)

• 流體潤滑劑磨損特性測定(DIN 51350 part3)

• 固體潤滑劑焊接負荷測定(DIN 51350 part4)

• 固體潤滑劑磨損特性測定(DIN 51350 part5)

• 含聚合物的潤滑劑剪切穩定性測定(DIN 51350 part6)

• 聯合滑動和滾動摩擦組件的蝕點穩定性（蝕點測試） (VW PV 1444)

• 軸向推力球軸承穩態溫度測定(VW PV 1454)

• 極壓性能：潤滑劑的摩擦和磨損測定(IP 239/85)

• 標準方法測定固體潤滑劑抗磨損特性(ASTM D 2266-86)

• 標準方法測定固體潤滑劑極壓特性(ASTM D 2596-87)

• 標準方法測定流體潤滑劑極壓特性 (ASTM D 2783-88)

• 標準方法測定固體潤滑劑極壓特性(ASTM D 2783-88)

• 標準方法測定流體潤滑劑抗磨損特性(ASTM D 4172-88)

• 標準方法測定潤滑劑摩擦系數 (ASTM D 5183-91)

• 摩擦和磨損特性測定使用三板模型系統（球在三板上 BOTP 測定）

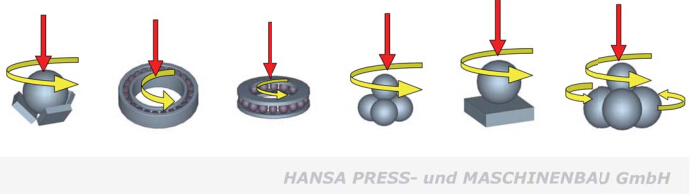

四球試驗機摩擦形式

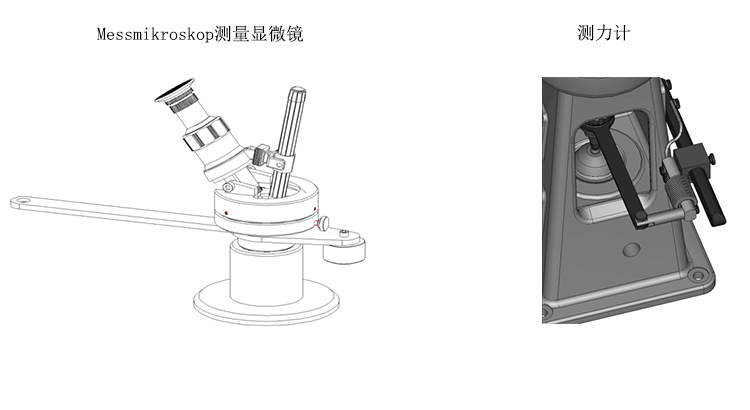

四球試驗機配件

四球試驗機顯著優勢

• 60年使用壽命，優于其它產品

• 加載及運轉穩定，噪聲小

• 實現超高轉速（10~5800 rpm）

• 加載高負荷（100~12000 N），加載幅度5 N

• 同臺設備可滿足不同水平負荷試驗，不影響精度

• 可實現不同轉速條件步進控制

• 杠桿式加載簡便直觀，影響因素少

• 觸屏界面，可顯示扭矩、溫度、轉速曲線，數據可導出

• 出眾的數據重復性和再現性，適合科研探索、產品檢驗

四球試驗機潤滑劑性能測試

• 磨損曲線

• 摩擦系數

• 摩擦系數變化

• 磨損延遲時間

• 燒結負荷（極高負荷）

• 磨損過程（低負荷）

四球試驗機需求領域

• 石油行業檢測、研發機構

• 潤滑油生產廠家

• 機械行業

四球試驗機技術參數
