[文章導(dǎo)讀] 銅箔和聚酰亞胺薄膜真空等離子清洗機處理效果

樣品處理前

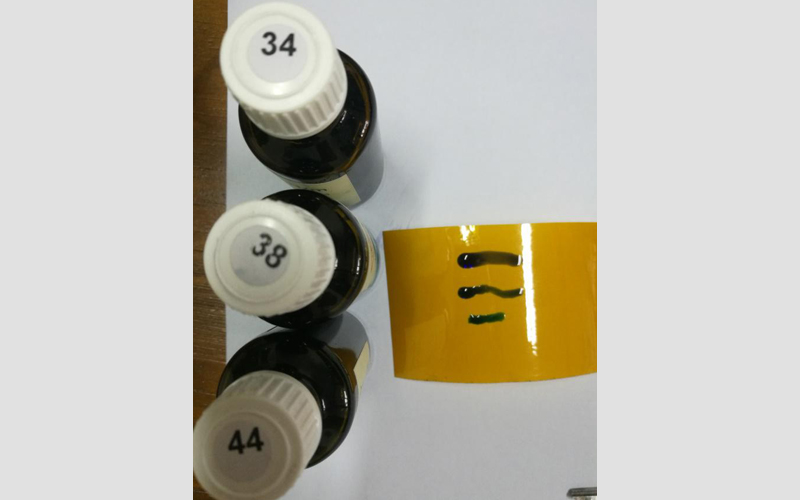

由上圖，未處理的聚酰亞胺薄膜上34的達(dá)因墨水可以攤開，38達(dá)因墨水收縮趨勢不明顯，44達(dá)因墨水會明顯收縮，說明表面能大于34達(dá)因，小于44達(dá)因。

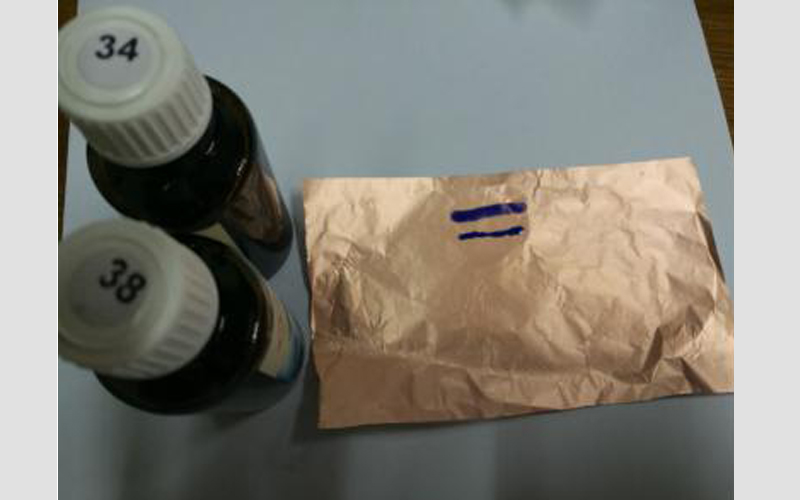

由上圖，未處理的銅箔可以攤開表面能34達(dá)因墨水，38達(dá)因墨水涂上后有明顯收縮，所以銅箔表面能在34至38之間

真空等離子清洗機處理后，

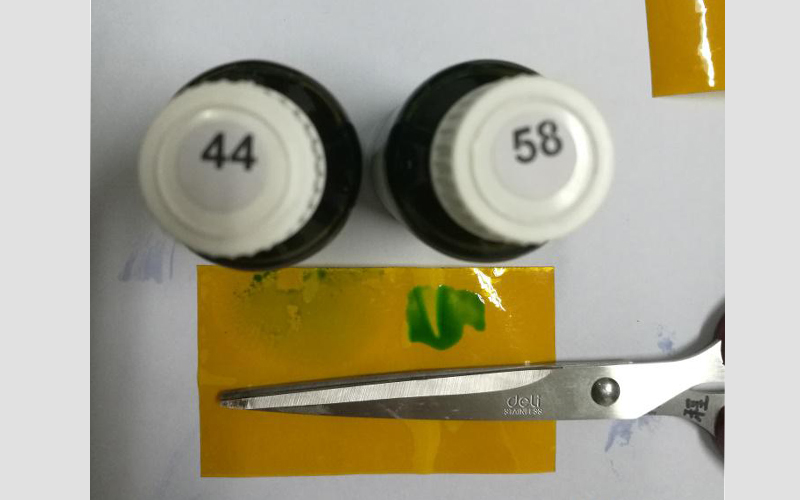

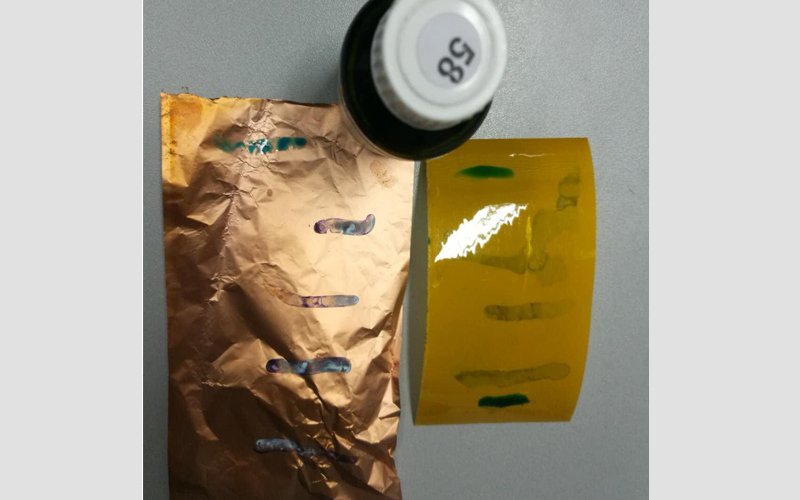

由上圖，聚酰亞胺薄膜經(jīng)真空等離子處理后，44達(dá)因墨水在表面擴散極快，58達(dá)因墨水涂上后可以攤開，因此真空等離子清洗機處理后聚酰亞胺表面能顯著升高至58達(dá)因以上。

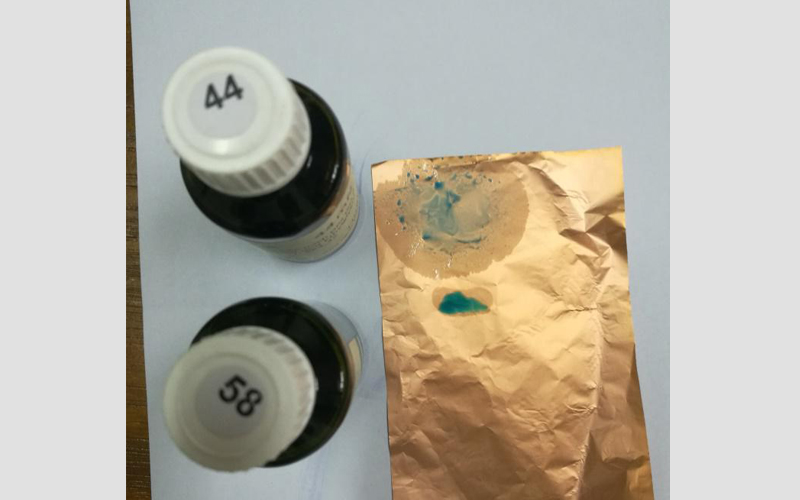

由上圖，銅箔經(jīng)真空等離子清洗機處理后，44達(dá)因墨水在表面明顯擴散，58達(dá)因墨水涂上后可以攤開，并無收縮趨勢，因此真空等離子清洗機處理后銅箔表面能顯著升高至58達(dá)因以上。

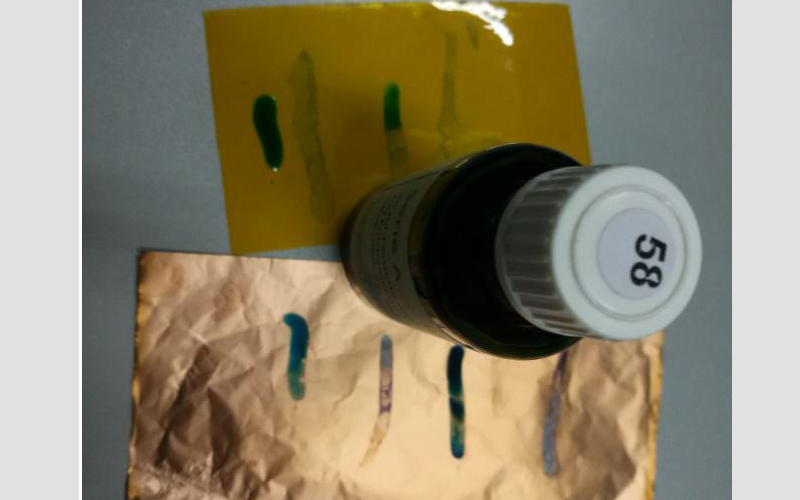

24小時測試，等離子清洗機處理后24小時，銅箔表面和聚酰亞胺表面仍然可以攤開58達(dá)因墨水，說明表面能還在58以上。

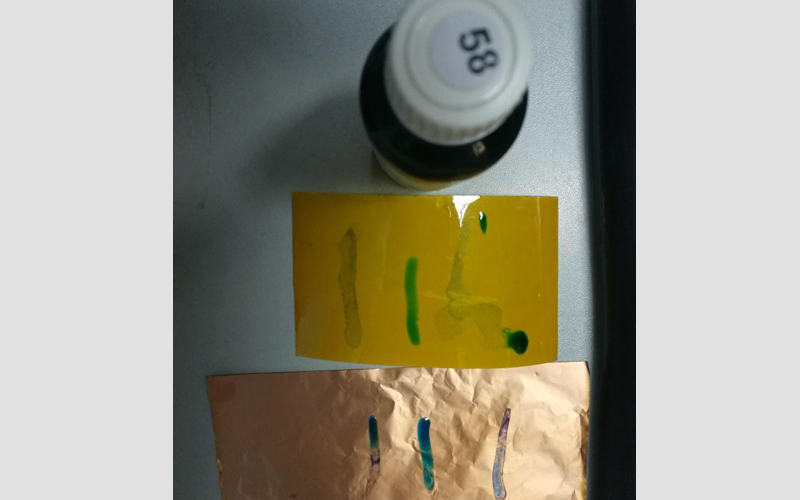

48小時測試，等離子清洗機處理后48小時，銅箔表面和聚酰亞胺表面仍然可以攤開58達(dá)因墨水，說明表面能還在58以上。

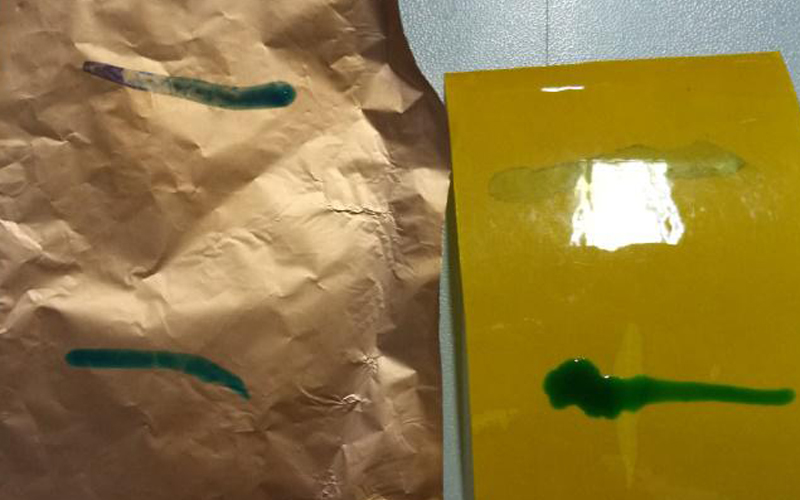

72小時測試，等離子清洗機處理后72小時，銅箔表面和聚酰亞胺表面仍然可以攤開58達(dá)因墨水，說明表面能還在58以上。

96小時測試，等離子清洗機處理后96小時，銅箔表面和聚酰亞胺表面仍然可以攤開58達(dá)因墨水，說明表面能還在58以上。

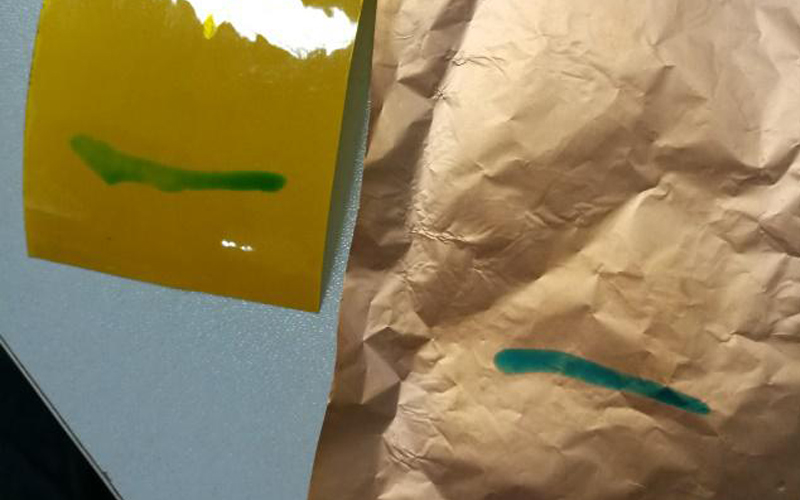

7天后測試，等離子清洗機處理后7天，銅箔表面和聚酰亞胺表面仍然可以攤開58達(dá)因墨水，說明表面能還在58以上。

結(jié)論

德國PlasmaTechnology真空等離子清洗機設(shè)備miniFlecto可以有效提高銅箔和聚酰亞胺薄膜表面能（從44達(dá)因提升至58以上），且處理后達(dá)到的效果可以長時間保持（已測試7天時間）。

本文章出自北京歐倍爾，轉(zhuǎn)載請注明出處。
